閥門在氣力輸送系統的應用:

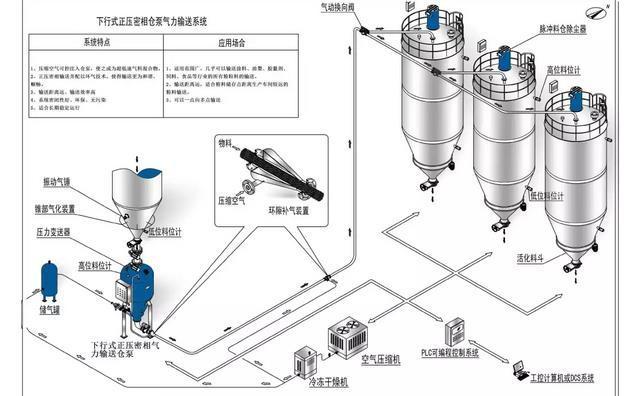

氣力輸送是以壓縮氣源為輸送動力,將粉狀物料在密閉容器中從一端輸送到另外一端。氣力輸送所應用的行業非常廣泛,如電廠的煤粉、粉煤灰和爐底渣,化工行業的化工原料,建筑行業的水泥和石灰,食品醫藥衛生等行業的各種粉料或顆粒物料等。而各種閥門的合理選用在氣力輸送中是至關重要的。閥門要滿足各行業氣力輸送的需求,應具有耐溫、耐腐蝕和耐磨損等各方面的優良性能。
正壓氣力輸送系統,根據閥門在系統中的位置及作用,分為進料用閥、排氣用閥、進氣用閥、出料用閥和切換用閥等。
進料用閥
進料用閥在氣力輸送中是用來切斷和接通物料從輸送點至輸送容器的閥門。合理選擇進料閥的口徑?jīng)Q定了物料的流量以及整個系統的輸送能力。根據輸送介質的不同,對其耐溫、耐腐蝕和耐磨性能也有不同程度的要求。根據經驗,在不同的系統中通常選擇閘閥、球閥、圓頂閥等作為進料用閥。
排氣用閥
排氣用閥是當氣力輸送系統進料時,將輸送系統內的空氣排到進料倉或者煙道中的閥門,以便于順暢下料,縮短進料時間。其主要輸送介質是帶有少量粉狀物料的空氣。常用的排氣閥有閘閥、蝶閥、夾管閥、球閥以及圓頂閥等。
進氣用閥
常作進氣用閥有蝶閥、球閥、角座閥等。進氣用閥的輸送介質為壓縮空氣,所以對耐磨蝕性要求不高。
出料用閥
當輸送設備充滿物料后,開啟進氣閥和出料閥,讓物料在壓縮空氣的驅動下在輸送管道系統內輸送。所以出料閥的介質為混有壓縮空氣的粉狀物料。作為出料閥的閥門一般有閘閥、球閥、圓頂閥等。
分路用閥
分路閥可以起到分流和匯流的作用,將物料從多點匯集到一點或者將物料從一點分散到多點。作為分路閥的有球閥、蝶閥或組合閥等,也有各廠家自制的分路閥。分路閥既可用于管路安裝,也可用于庫頂安裝。一般用于庫頂安裝時,閥門入口需要連接彎頭,庫頂需裝個小型的卸灰倉,以適當擴大物料通道,減少灰?guī)鞊P(yáng)塵。
