氣力輸送系統之分路閥的講解

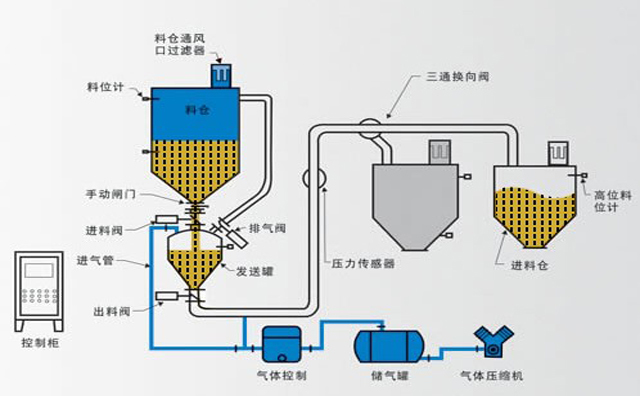

分路閥的工作原理:

分路閥是輸送系統中管路切換的重要裝置，起著被輸送物料流向改變的作用，采用旋塞式結構，密封可靠，換向靈活。適宜粒料和粉料輸送方向切換。在控制方面，采用氣缸或電動執行器帶動旋塞換向，并安裝磁性開關，指示并控制氣缸換向，電磁換向閥控制進、排氣，實現換向。

分路閥主要特點:

①驅動部采用氣缸裝置或電動執行器

②密封可靠，耐高壓

③本體強度適應各種管道壓力

④軸能承受氣缸最大輸出壓力（工作壓力≤0.7Mpa）

⑤轉子的旋轉角度能通過調節氣缸的行程輕易實現

⑥工作壓力：-0.098~+0.8Mpa

⑦耐熱溫度：-30~250℃

使用注意事項:

在物料輸送過程中不得切換在流道與插板閥共用的場合，切換時必須先將插板閥關掉，在切換簡易分路閥每組包含一組岔道兩臺耐磨雙插板閥門，優點是方便更換、成本低。
